Основні характеристики цементованого карбіду

Цементований карбід займає важливе положення у утворенні металу, пластиковій ліплення, виробництві скла та промисловості з кресленням дроту завдяки чудовій міцності, точності та універсальності. Якість цементованого карбіду безпосередньо впливає на ефективність виробництва та термін служби. Три основні характеристики цементованого карбіду такі:

1. Щільність

Щільність цементованих карбідів широко, приблизно з 5,5 г/см³ Для сплавів на основі TIC приблизно до 15,4 г/см³ Для сплавів на основі туалету з низьким вмістом кобальту. Спеціальний цементований карбід зазвичай має деяку залишкову пористість, тому вимірюване значення щільності дещо нижчий, ніж теоретичне значення. Для цементованого карбіду, що цементує, його щільність спочатку залежить від вмісту кобальту. Чим вище вміст кобальту, тим нижча щільність. Крім того, графітові включення, пори та іноземні домішки незначно зменшать щільність сплаву, тоді як велика присутність η Фаза у сплаві спричинить незначне збільшення щільності. Коли η Фаза серйозна, її щільність може перевищувати теоретичне значення.

Для сплавів титану-вольфраму-кобальту його щільність тісно пов'язана зі вмістом карбіду та кобальту титану. Зі збільшенням вмісту карбіду титану або кобальту щільність сплаву зменшується.

2. Твердість

Через велику кількість твердих карбідів у цементованому карбіді, його твердість значно вища, ніж у високошвидкісної сталі. Твердість цементованого карбіду для різання, як правило, hra88 ~ 93, а твердість цементованого карбіду - Hra89 ~ 94. Чим вище вміст кобальту сполучного в цементованому карбіді (чим нижчий вміст карбідів жорсткої фази), тим нижча твердість сплаву.

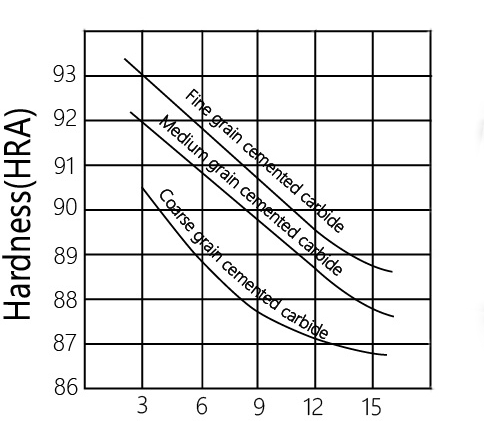

Взаємозв'язок між твердістю сплаву WC-CO, вмістом кобальту та розміром зерна карбіду вольфраму

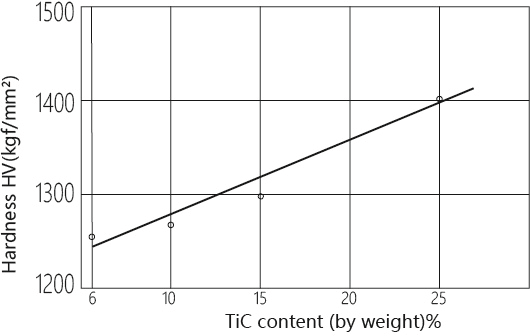

Зв'язок між твердістю та вмістом TIC у сплаві WC-TIC-CO, що містить CO9%

Зазвичай інструмент піддається стресу згину під час різання, тому міцність на згинання зазвичай використовується для представлення силових характеристик цементованого карбіду. Міцність згинання грубозернистого цементованого карбіду значно нижча, ніж у високошвидкісної сталі. Навіть більш високий міцний сплав yg8 (σBB = 1500mpa) має міцність на вигин лише приблизно половину, ніж у високошвидкісній сталі W18CR4V. Однак міцність на вигин дрібнозернистого цементованого карбіду вище, ніж у високошвидкісній сталі, але він не має значної пластичності, тому він демонструє явище колапсу.

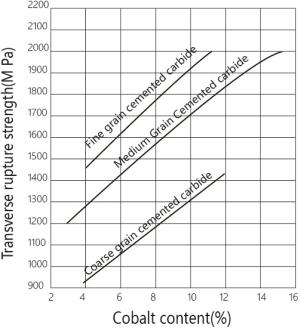

Зв'язок між силою згинання цементованого карбіду та вмісту кобальту

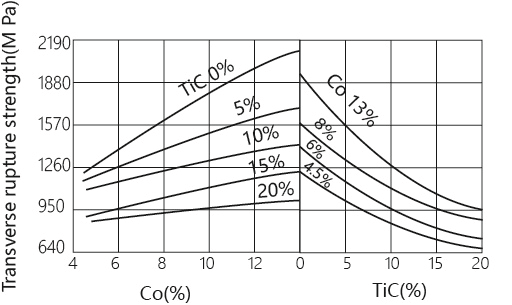

Вплив Зміст TIC та CO на згинанні сили сплаву WC-TIC-CO
